PIC V1.0 Board

Email In PDF.



     KIT PIC V1.0 là phiên bản thương mại đầu tiên về kit thí nghiệm PIC của ICDREC. Phiên bản này được xây dựng dựa trên yêu cầu thực tế của quá trình nghiên cứu về Microchip PIC Microcontroller của các chuyên viên trung tâm chúng tôi.

 Với các tính năng nổi trội nếu so sánh với các kít về PIC hiện có trên thị trường thì KIT PIC V1.0 là sự lựa chọn hoàn hảo cho quá trình nghiên cứu, học tập về mid-range PIC như: nạp trực tiếp trên board, hỗ trợ nhiều dòng (PIC12/16/18), nhiều ngoại vi từ đơn giản đến phức tạp (led đơn, led 7 đoạn, LCD,keypad (ext-interrupt), UART, I2C, SD CARD, IDE, USB, Ethernet…). Có thể nói KIT PIC V1.0 là bộ kít hoàn hảo về phần cứng.

Đặc điểm chính

  • PIC12xxx, PIC16xxx, PIC18xxx
  • 16 led đơn
  • 4 led 7 đoạn
  • LCD 16x2
  • Bàn phím 4x4
  • Cổng mở rộng
  • Ngõ vào cho phép giao tiếp với cảm biến
  • Khe cắm thẻ SD
  • Đồng hồ thời gian thực
  • IDE interface
  • Audio out
  • 1 port ethernet RJ45
  • 1 port USB slave
  • Clock option
  • PWM
  • Bộ nhớ ngoài 8 bit
  • Đầu nối ICD2

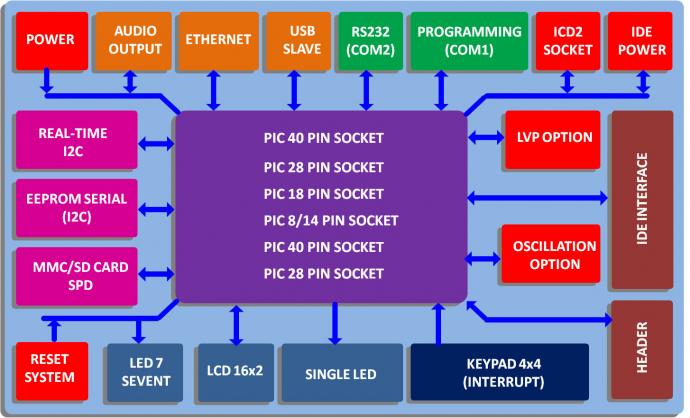

Sơ đồ khối

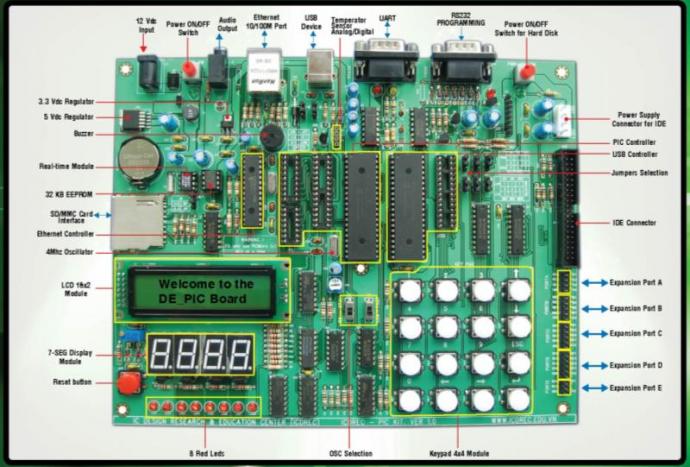

Layout






Tài liệu

  • Hướng dẫn sử dụng
  • Datasheet
  • Mã chương trình ví dụ mẫu

Thành phần kit





  • PIC V1.0 Board
  • PIC V1.0 CD-ROM
  • Adapter 12VDC
  • Cáp cổng COM

 (Theo icdrec)
