ICDREC cho ra đời chip 32-bit VN1632

Email In PDF.



     VN1632 là vi xử lý 32-bit được phát triển bởi ICDREC dựa trên kiến trúc RISC (tập lệnh rút gọn). Các đặc điểm kỹ thuật chính là sử dụng kiến trúc Harvard 32-bit RISC, pipeline 5 tầng, trong đó năm lệnh liên tiếp được đưa vào đồng thời trong năm tầng khác nhau. Điều này giúp cải thiện hiệu suất của bộ vi xử lý. Nó có bộ nhớ cache trên chip, trong đó bộ nhớ cache chương trình và bộ nhớ cache dữ liệu là riêng biệt.

VN1632 bộ vi xử lý 32-bit được thiết kế và phát triển dựa trên những kinh nghiệm tích luỹ của sự thành công của vi điều khiển 8-bit khác. Các thách thức của nhiệm vụ mới này không chỉ là phức tạp, quy mô lớn hơn của bộ vi xử lý 32-bit, nhưng để đảm bảo thiết kế độc đáo, nhiều vấn đề mới và khó khăn đã được nghiên cứu và thực hiện: bộ nhớ cache, bộ đệm prefetch, viết đệm, lưu trữ đệm, giao tiếp bus, bộ xử lý đồng thời, vv ...

Thiết kế này đã được tổng hợp, mô phỏng và chế tạo bằng công nghệ 0.13um IBM. Kết quả thiết kế cho thấy nó vận hành chính xác như mong muốn.

Đặc điểm chính

  • Đặc điểm CPU
    • Kiến trúc Harvard RISC , pipeline 5 tầng
    • Cache bộ nhớ chương trình và bộ nhớ dữ liệu riêng biệt
    • Tập lệnh: 65, mỗi lệnh có độ rộng 32-bit
    • Bộ nhân được thực hiện trong 2 chu kỳ xung nhịp
    • Hỗ trợ Debug với breakpoint
    • Thiết kế đồng bộ
  • Bus và ngoại vi
    • Advance High Performance Bus (AHB)
    • Advance Peripheral Bus (APB)
    • Bộ điều khiển bộ nhớ: SDR-SDRAM, Mobile SDR-SDRAM, DDR-SDRAM, or Mobile DDR-SDRAM (LPDDR), SRAMs and FLASHes
    • I/O mục đích cho mục đích tổng quát (GPIO)
    • I2C, I2S
    • TIMER 1 and TIMER 2
    • UART1, UART2
  •

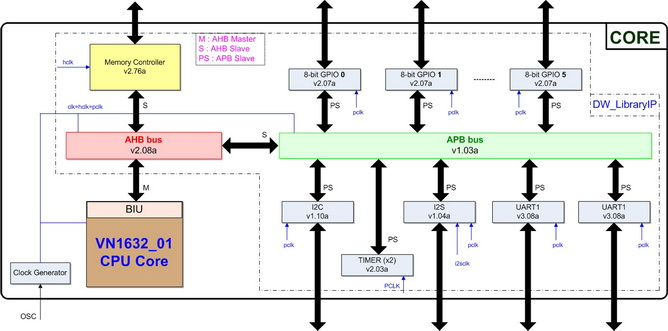

    Sơ đồ khối

Đặc tính kỹ thuật

  • Công nghệ: IBM 0.13um, 8 lớp kim loại
  • Điện áp lõi: 1.2V
  • Điện áp PAD: 2.5V
  • Kích thước lõi: 3560 x 3559 um2.
  • Kích thước chip: 24 x 24 x 1.4 mm3, TQFP.
  • Số chân của chip: 176
  • Tần số hoạt động tối đa: 20 MHz
  • Năng lượng tiêu thụ trung bình: 30.6 mW/MHz
(Nguồn icdrec)
