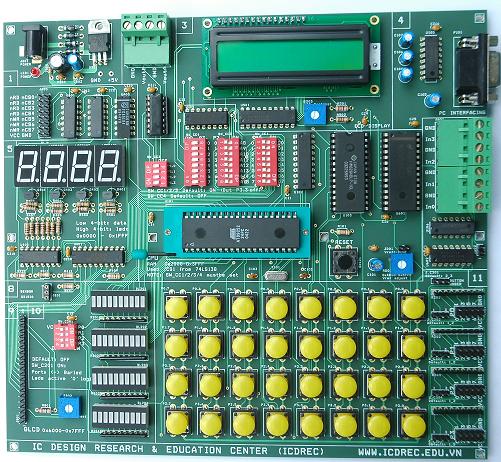

DE C51 Board

Email In PDF.



     DE-C51 là phiên bản thương mại về kít thí nghiệm MCS-51 của ICDREC. Phiên bản này được chúng tôi thiết kế dựa trên nhu cầu học tập và nghiên cứu của học sinh sinh viên của các trường đại học, cao đẳng, trung học chuyên nghiệp. Trang bị cho các phòng các phòng thí nghiệm về vi điều khiển MCS-51.

 Mặc dù họ MCS-51 được cho ra đời rất lâu nhưng cho đến ngày nay chúng vẫn được xem là nền tản của vi điều khiển. Có thể nói MCS-51 là họ vi điều khiển đặc trưng cho kiến trúc MISC 8 bit.

Với các tính năng nổi trội nếu so sánh với các kít về MCS-51 hiện có trên thị trường thì DE-C51 là sự lựa chọn hoàn hảo cho quá trình nghiên cứu, học tập về MCS-51 như: Debug on board, hỗ trợ nhiều dòng 89CXX, nhiều ngoại vi từ đơn giản đến phức tạp (led đơn, led 7 đoạn, LCD,keypad (ext-interrupt), ADC, DAC, UART, 1-Wire bus, SPI…). Có thể nói DE-C51 là bộ kít hoàn hảo cho quá trình học tập, nghiên cứu về MCS-51.



Đặc điểm chính

  • Bộ xử lý trung tâm 89C52

  • Bộ nhớ chương trình trên chip: 8K Bytes FLASH

  • Tối độ tối đao 33 MHz

  • Fully static Operation

  • Rs-232 Debug and In-system Programming

  • Ba 16-bit Timers/Counters T0, T1

  • Thêm vào T2 (Capture and Compare)

  • LCD 16 x 2

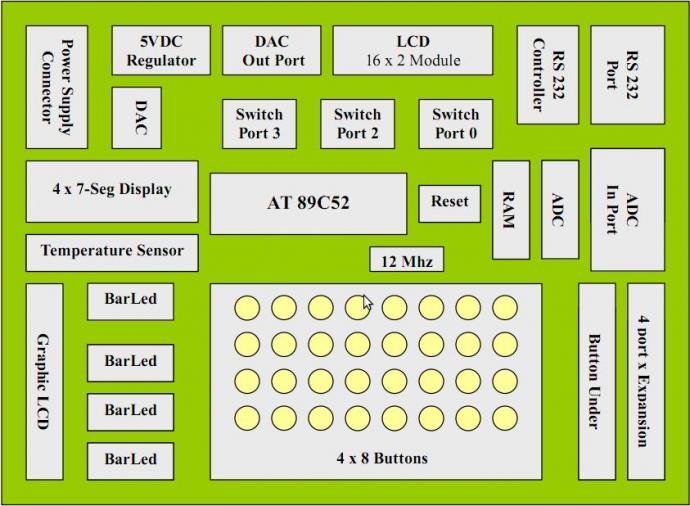

Sơ đồ khối

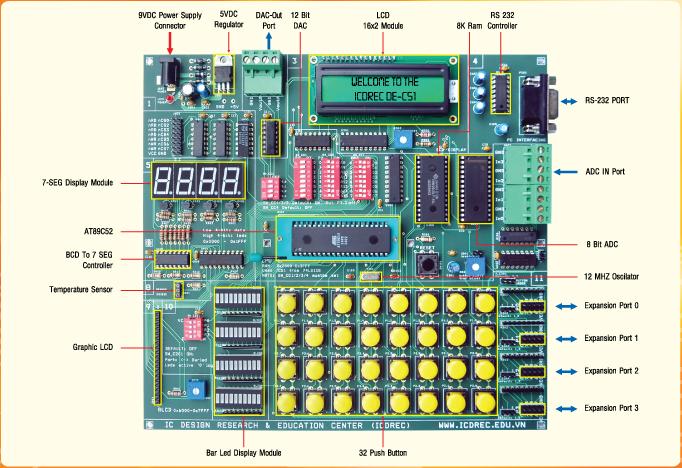

Layout



Tài liệu

  • Hướng dẫn sử dụng
  • Datasheet
  • Mã chương trình ví dụ mẫu

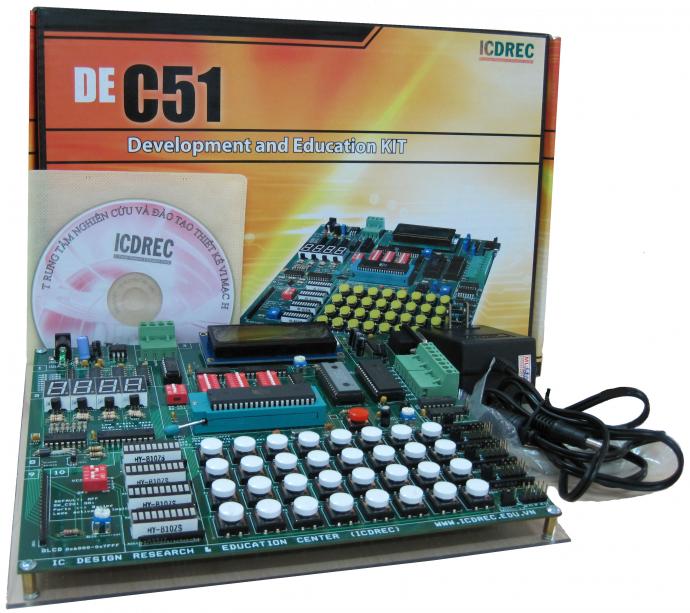

Thành phần kit



  • DE C51 Board
  • DE-C51 CD-ROM
  • 1 Adapter 12VDC
  • 1 cáp cổng COM

Giá

Thông tin giá: 80USD

(Theo icdrec)



Lần cập nhật cuối ( Thứ ba, 28 Tháng 5 2013 10:35 )
